Voici ce qui fait la différence
- Réparation carte mère : Une panne d’écran noir ou de redémarrage en boucle sur iPhone 16 peut souvent être résolue par une micro-réparation de la carte logique.
- Micro-soudure iPhone 16 : Des techniques comme le reballing ou le remplacement de composants SMD permettent de réparer des soudures défectueuses ou des puces endommagées.
- Architecture carte mère iPhone : L’iPhone 16 utilise un design sandwich ultra-compact avec le processeur A18 soudé en BGA, rendant les interventions très délicates.
- Coût réparation carte mère : Réparer la carte mère coûte entre 250 et 450 €, souvent moitié prix qu’un échange Apple, et permet de conserver ses données.
- Compatibilité FACE ID iPhone 16 : Remplacer la carte mère par une pièce non appairée désactive définitivement le Face ID, en raison du verrouillage firmware par Apple.
L’écran noir. Le logo Apple qui clignote trois fois avant de s’éteindre. Un redémarrage forcé qui ne donne rien. Vous tenez entre les mains un iPhone 16 qui, du jour au lendemain, refuse de coopérer - alors qu’il n’est même pas tombé, à vue de nez. Ce genre de panne sèche, on la redoute tous. Elle n’annonce pas une batterie faible ou une mise à jour bloquée : elle sent la faille profonde, celle qui touche au cœur du système. Et dans 70 % des cas, quand rien ne répond plus, la carte mère est en cause. Pas besoin de jeter l’appareil pour autant. Même une panne matérielle peut parfois être corrigée - à condition de savoir quoi chercher.
Identifier les pannes courantes d'une carte mère d'iPhone 16
Les signes qui ne trompent pas
Un iPhone qui surchauffe anormalement, surtout au niveau du dos, près du module caméra, peut souffrir d’un court-circuit sur la carte logique. Si cette chaleur est accompagnée d’un écran noir persistant, même après une charge complète, le problème dépasse largement un bug logiciel. D’autres symptômes sont révélateurs : des pertes soudaines de connectivité (Wi-Fi, Bluetooth), des vibrations aléatoires sans notification, ou encore un démarrage en boucle où l’appareil vibre, s’allume, puis s’éteint brutalement. Ces comportements pointent souvent vers une corruption du firmware ou une défaillance d’un composant critique, comme le processeur ou la mémoire NAND. Pour identifier précisément la faille, vous pouvez cliquez ici.
Le diagnostic logiciel vs matériel
Avant de conclure à une panne matérielle, il faut éliminer les causes logicielles. Un redémarrage forcé (appui rapide sur volume haut, volume bas, puis maintien du bouton d’alimentation) peut résoudre un blocage temporaire. Si cela ne fonctionne pas, passez en mode de récupération : connectez l’iPhone à un ordinateur et utilisez iTunes ou Finder pour lancer une restauration. Attention, cette opération effacera toutes les données - sauf si vous avez un backup complet à jour. Si l’appareil n’est même pas reconnu par l’ordinateur, ou si l’écran reste inerte malgré la connexion, la panne dépasse le système. À ce stade, c’est probablement le circuit imprimé qui est touché.
L'impact de l'oxydation
Un iPhone exposé à l’humidité, même brièvement, risque l’oxydation interne. La corrosion attaque les microsoudures et les pistes conductrices de la carte mère, souvent autour du port de charge ou des connecteurs internes. Apple intègre des indicateurs d’humidité dans ses appareils, mais ils ne révèlent pas l’étendue des dégâts. Même une simple condensation, après un passage d’un lieu froid à un endroit chaud, peut provoquer des courts-circuits différés. Dans ces cas, le nettoyage avec de l’alcool isopropanoylique à 99 % peut aider - mais seulement si l’intervention est faite très tôt. Une fois les circuits rongés, seules des réparations de micro-soudure de précision permettent de restaurer le flux électrique.
| 🔍 Symptôme | 🔧 Cause probable | ⚖️ Gravité (1-5) |
|---|---|---|
| Écran noir, pas de réaction | Défaillance du circuit d’alimentation ou du processeur | 5 |
| Redémarrages intempestifs | Problème de mémoire RAM ou de firmware corrompu | 3 |
| Chaleur anormale au dos | Short circuit ou surtension sur une puce | 4 |
| Perte de connectivité réseau | Oxydation des modules Wi-Fi/Bluetooth | 3 |
| Batterie qui se vide en 30 minutes | Fuite de courant due à un composant défectueux | 4 |
L'architecture technique de la carte mère Apple
Le processeur A18 et sa gestion thermique
Le cœur de l’iPhone 16 est le processeur A18, un SoC (System on Chip) entièrement intégré, soudé en ball grid array sur la carte mère. Cette technique permet un gain d’espace considérable, mais elle rend le remplacement extrêmement complexe. La dissipation thermique est un enjeu majeur : une surchauffe prolongée peut décoller les billes d’étain, créant des microcoupures. Les modèles Pro Max utilisent un système de refroidissement par graphite et cuivre intégré, mais un usage intensif (jeux, AR, vidéos 4K) peut saturer ce système. Un stress thermique répété fragilise les soudures, ce qui explique pourquoi certains iPhone 16 finissent par planter sous charge.
La complexité du design sandwich
L’iPhone 16 exploite une architecture sandwich ultra-compacte, où les composants sont superposés en plusieurs couches. Le processeur, la mémoire et la puce de gestion d’alimentation sont empilés verticalement, ce qui économise de l’espace mais rend toute intervention délicate. Une erreur de manipulation pendant le démontage peut endommager un connecteur inférieur ou courber la carte. Pire : certains blocs fonctionnels sont interconnectés par des pistes microscopiques qui traversent l’épaisseur du circuit. Une mauvaise manipulation avec un outil métallique peut couper l’une de ces pistes, rendant l’appareil inutilisable.
Solutions de dépannage et micro-soudure
Le rebillage des puces

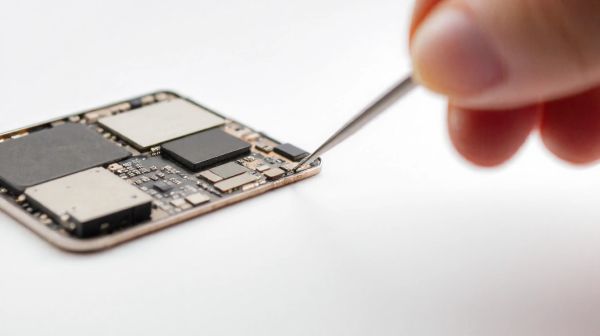

Le reballing est une technique utilisée pour refixer une puce décollée. Elle consiste à retirer les anciennes billes d’étain, nettoyer les contacts avec du flux, puis appliquer une nouvelle matrice de billes avant de réchauffer la puce avec une station à air chaud. Cette opération exige un contrôle thermique parfait : trop chaud, et on endommage les composants voisins ; trop froid, et la soudure ne tient pas. Un microscope électronique est indispensable pour vérifier l’alignement et la qualité des soudures. Cette méthode fonctionne bien sur les puces mémoire ou de gestion d’alimentation, mais elle est risquée sur le processeur principal.
Remplacement de composants smd
Les composants SMD (Surface Mounted Devices) sont minuscules : certains mesurent moins d’un millimètre. Quand un condensateur ou une résistance grille, il faut le desouder avec précision, puis replacer une pièce identique. L’erreur courante ? Utiliser un fer à souder classique, trop gros. Seules les stations à air chaud ou les microfours permettent un travail propre. Le moindre faux contact peut entraîner une surtension, qui endommagera d’autres parties de la carte. C’est pourquoi chaque remplacement doit être suivi d’un test de tension au multimètre.
Guide pratique pour réussir sa réparation
S'équiper avec les bons outils
Le démontage d’un iPhone 16 exige du matériel spécifique. Un tournevis Pentalobe P2 est nécessaire pour les vis extérieures, et un Phillips #000 pour les internes. Les pinces anti-statiques sont indispensables : une décharge électrostatique peut tuer un composant sensible en une fraction de seconde. Utilisez aussi un bracelet antistatique relié à la terre. Organisez les vis par emplacement - un petit plateau magnétique avec compartiments évite les erreurs de remontage.
Précautions liées au Face ID
Le module TrueDepth est calibré en usine avec la carte mère. Si vous remplacez celle-ci par une pièce tierce non appairée, le Face ID ne fonctionnera plus. Apple a verrouillé cette fonctionnalité au niveau du firmware. Même sur une réparation de carte mère d’origine, déplacer certains capteurs ou les déconnecter trop longtemps peut désactiver la reconnaissance faciale. Bref, si la sécurité biométrique vous importe, mieux vaut éviter les pièces non certifiées.
Tester après intervention
Ne remontez jamais l’appareil sans vérification préalable. Utilisez un banc de test carte mère pour alimenter le système sans le boîtier. Vérifiez les tensions sur les principaux rails d’alimentation (3,3 V, 1,8 V, etc.). Un multimètre est votre meilleur allié. Si tout semble stable, branchez un câble de données et voyez si l’iPhone est détecté par un ordinateur. Un démarrage complet n’est pas obligatoire : une reconnaissance en mode DFU suffit à confirmer que la carte est fonctionnelle.
- 🔌 Déconnexion de la batterie en premier - évite les courts-circuits pendant l’intervention.
- ⚡ Port du bracelet antistatique dès le début du démontage.
- 🧩 Organisation des vis par compartiment - évite les erreurs de remontage.
- 🧼 Nettoyage au pinceau et à l’alcool isopropanoylique pour éliminer la poussière et les résidus de corrosion.
Anticiper les risques et les coûts de réparation
Estimation budgétaire du dépannage
Une réparation de carte mère sur iPhone 16 coûte en général entre 250 et 450 € dans un atelier spécialisé. Le prix varie selon la complexité : une micro-soudure simple (remplacement d’un condensateur) est moins chère qu’un reballing complet du processeur. Comparez avec le coût d’un échange standard chez Apple : entre 600 et 900 € selon la garantie. Dans bien des cas, réparer revient à moitié prix - et permet de conserver ses données personnelles, à condition que la mémoire NAND soit intacte.
Le choix des pièces détachées
Les cartes mères d’occasion sont disponibles à partir de 100 €, mais attention au blocage iCloud. Une carte provenant d’un iPhone volé ou perdu reste liée au compte Apple d’origine. Impossible de l’utiliser sans l’autorisation du propriétaire légitime. Les pièces neuves, même tierces, sont plus sûres, mais rares pour les modèles récents. Le mieux ? Opter pour un remplacement par un technicien utilisant des composants testés, avec un numéro de série vérifié.
Garantie et service après-vente
La fragilité de la carte mère rend la garantie sur la main-d’œuvre essentielle. Une soudure mal faite peut lâcher en quelques semaines. Un bon atelier propose une garantie de 3 à 6 mois sur les interventions en micro-soudure. Elle couvre les défaillances liées à l’intervention - pas les nouvelles chutes ou infiltrations. Vérifiez que le service inclut un diagnostic complet et une sauvegarde des données avant tout travail. Ce n’est pas la moindre des précautions.
Les questions essentielles
J'ai tenté de dessouder un composant moi-même et mon iPhone ne s'allume plus du tout, est-ce récupérable ?
Oui, dans la plupart des cas. Si vous avez endommagé une piste ou fait fondre un voisin, un technicien peut réparer avec un saut de pont ou un remplacement de puce. L’essentiel est que la mémoire NAND soit intacte - c’est là que résident vos données.
Est-ce que ça vaut vraiment le coup de dépenser plusieurs centaines d'euros pour une carte mère sur un modèle Pro Max ?
Ça dépend de votre usage. Si vous comptez garder l’appareil plus d’un an, ou si vos données sont irremplaçables, la réparation est justifiée. Pour un usage occasionnel, un remplacement par un modèle reconditionné peut être plus rentable.
Existe-t-il des cartes mères tierces moins chères sans Face ID pour l'iPhone 16 ?
Oui, mais elles sont rares et souvent imparfaites. Ces pièces désactivent le Face ID par défaut, mais peuvent poser des problèmes de stabilité logicielle ou de compatibilité avec les mises à jour iOS.
Les nouveaux châssis de l'iPhone 16 rendent-ils l'accès à la carte mère plus difficile qu'avant ?
Exactement. La coque est mieux scellée, et les connecteurs internes sont plus fragiles. L’ouverture demande plus de chaleur et de précision - un mauvais levier peut briser le châssis ou endommager le port de charge.
Une fois la carte mère réparée, l'étanchéité IP68 de mon iPhone est-elle définitivement perdue ?
En général, oui. Le remontage ne reproduit jamais parfaitement le joint d’usine. Même avec un nouveau joint thermique, l’appareil perd sa certification d’étanchéité. À la clé : éviter tout contact avec l’eau, même accidentel.
